飾品模具硅膠又名叫：樹脂鉆模具硅膠，是佩戴在人身上的裝飾品。飾品膠是用于出產(chǎn)不飽和樹脂制作的燙鉆、平底鉆、樹脂鉆、水鉆、立體鉆等產(chǎn)品專用的模具硅膠。本文所說的，也指戴于頭上的裝飾品，現(xiàn)泛指以寶石、珍貴金屬等加工而成的耳環(huán)、項鏈、戒指、手鐲等。

跟著佩戴飾品的人群逐漸增加，批發(fā)飾品這個行業(yè)在逐漸的興起。由于首飾一般用以裝飾人體，也具有表現(xiàn)社會地位、顯示財富等意義，而首飾樹脂模具硅膠是雙組分加成型液體硅橡膠，翻模次數(shù)多、尺寸不亂性好、脫模性好的上風，耐熱可達250 °C以上，廣泛應用于快速成型的各種首飾模具。

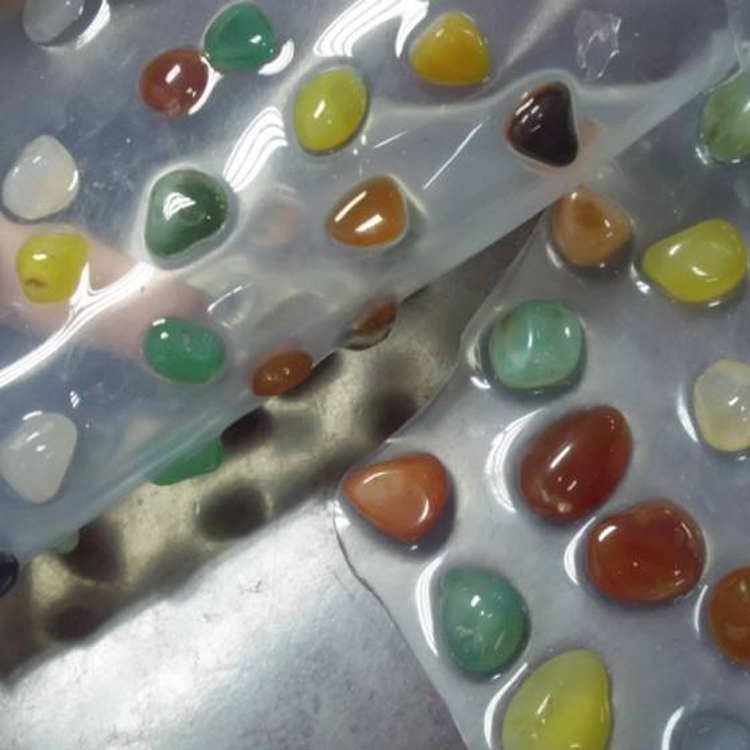

首飾樹脂模具硅膠是一種雙組份、中溫固化的加成型液體硅橡膠，主要用于仿寶石模具、首板模具、水鉆模具，線收縮率極低、硫化膠尺寸不亂；與環(huán)氧樹脂工藝品有很好的脫模性。

雙組分流體模具硅膠，分別為A劑與B劑，使用時按劃定比例混合，在高溫下可硫化成型，高硬度樹脂模具硅膠除具有一般模具膠的機能（耐高低溫、高抗撕、高伸長、高抗張、高硬度、電絕緣、耐老化性、防腐、減震性、仿真性外、還具有低線收縮率、低硬度等特點），    明顯特點表現(xiàn)主要在用于尺寸要求不亂的建材，該產(chǎn)品抗撕拉力好、不易變形、硬度高和使用壽命長、耐高溫。

首飾模具硅橡膠使用方法：
1、混合：基膠與固化劑按重量比10：1混合，混合可以手動或使用設備；
2、脫氣：混合后的膠在灌模前應進行脫氣。少量使用時可在真空干燥器內(nèi)進行，在真空下，膠料體積可增大4 —5倍（發(fā)泡），因此，脫氣的容器體積應比膠體積大4 —5倍，幾分鐘后膠體積恢復正常，當表面沒有氣泡逸出時（約10分鐘）即完成。
3、表面處理：膠料要接觸的模具表面或灌封的材料表面可用液體石蠟等作為脫模劑；
4、硫化和脫模：混合脫氣后的膠料置于120 ±5 °C烘30分鐘固化，60 —70 °C烘2到3小時固化，室溫固化時間為24小時，固化的溫度和時間可根據(jù)工藝前提而定。
